Первоначально управление группами световых приборов серии Outdoor предполагалось обычным образом: с помощью кабелей по протоколу DMX 512.

 Всестороннее изучение проблемы привело к убеждению, что для ландшафтного дизайна и архитектурной подсветки сооружений наличие большого количества проводов и сложной системы герметизации разъемов цифрового управления - вещь очень неудобная и дорогостоящая.

 Сам пульт устроен так, что, посылая и принимая радиосигналы на частоте 433 мГц, он может работать самостоятельно и как передаточное звено между пультом управления по протоколу DMX 512 и группой управляемых им световых приборов.

Назначение

 Беспроводное управление группами приборов серии OutDoor 200ROutDoor 600R (RGBW светильники).

 Максимальное количество светильников - 8.

 Максимальное количество каналов управления - 32 (4 x 8).

Режимы работы

  • Ручной режим
  •  Прямое управление яркостью каждого из четырёх цветовых каналов. Возможность одновремменого управления до восьми приборов серии OutDoor.

  • Автоматический режим
    • Плавный синхронный перебор цветовой гаммы из группы до 8 приборов серии OutDoor, возможность изменения скорости перебора цветов, возможность фиксации текущей комбинации цветов.
    • Плавный синхронный перебор цветовой гаммы с использованием фазового смещения из группы до 8 приборов серии OutDoor.
    • Режим "Бегущая волна" с использованием всех подключённых приборов, возможность изменения скорости перебора цветов, возможность фиксации текущей комбинации цветов.

  • DMX - режим
  •  Возможность прямой трансляции сигнала управления с внешнего DMX-пульта одновременно по 32 каналам.

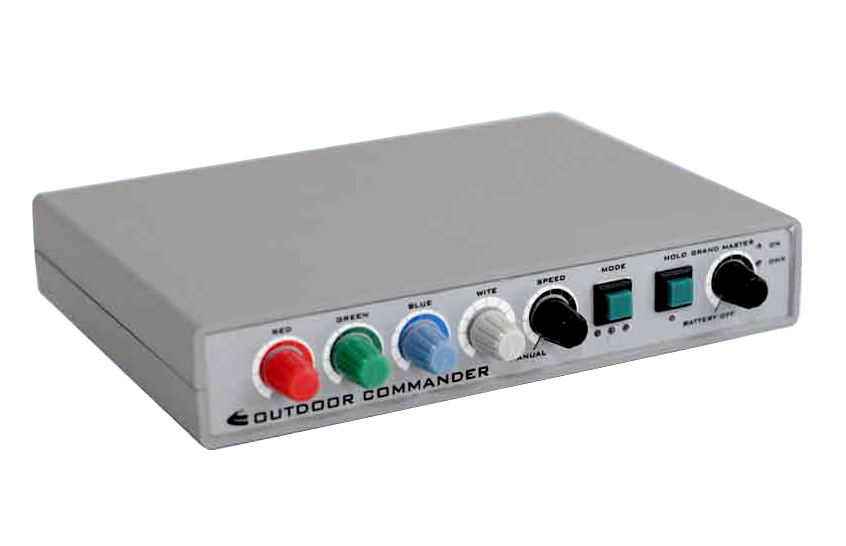

Органы управления

  • Регуляторы RED, GREEN, BLUE, WHITE для непосредственного упраления яркостью цветовых каналов в ручном режиме.
  • Регулятор GRAND MASTER для одновременного изменения яркости по всем 32 каналам.
  • Регулятор SPEED для изменения скорости перебора в автоматическом режиме.
  • Кнопка MODE для изменения режимов работы.
  • Кнопка HOLD для фиксации выбранного сочетания цветов.

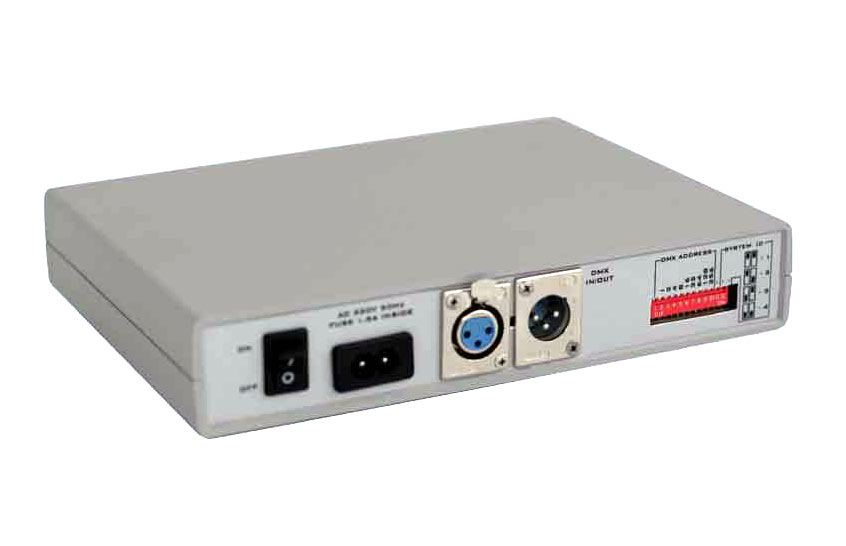

  • Блок DIP-переключателей на задне панели пульта для установки адреса при работе в DMX-режиме, назначение кодовой посылки.
  • Светодиодная индикация режимов работы.

Питание

  • от сети 220В или от 3 элементов питания (AA).
